Raspberry Pi Zero 2W를 이용하여 제작한 iFAi Car 구성품중 자율주행을 원활하게 하기 위해서는 6개의 중요부분이 반드시 수정 또는 고려되어야 합니다.
첫 번째는 라인 트랙을 바라보는 카메라 각도를 수정할 필요가 있습니다. 3D 프린터로 설계된 카메라 각도가 10도 정도이지만 아래 그림과 같이 45도 정도로 변경해야 합니다.

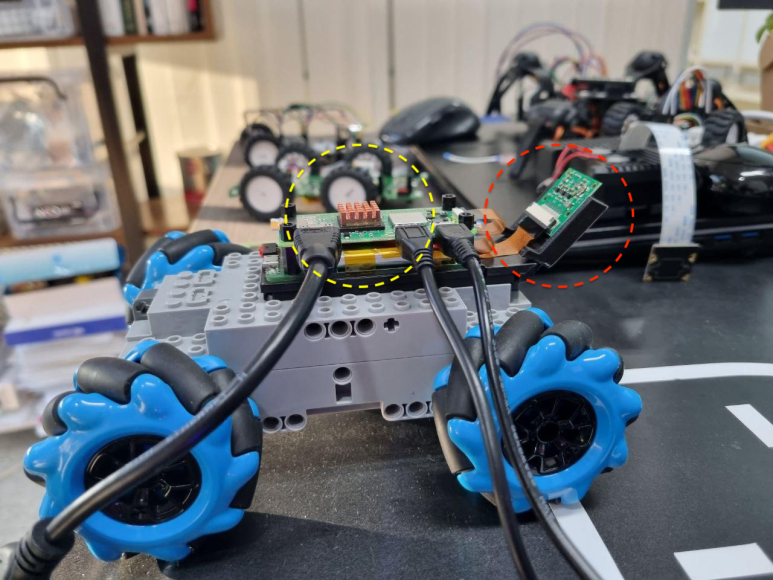

카메라 프레임 3D 구조물을 2부분으로 분리할 수 있기 때문에, 조금 분리해 아래 사진의 적색 영역에 수정된 카메라 각도와 같이 45도 각도로 세우고, 글루건이나 순간 접착제로 고정해 사용해 주세요. 저는 순간 접착제로 고정을 했습니다만, 글루 건이 가장 효율적이라고 생각합니다.
두 번째는 CPU의 발열이 매우 높아서 방열판을 꼭 설치해야 합니다. 하단의 배터리가 조금 떨어져 있기 때문에 큰 문제는 발생하지 않지만 그래도 배터리의 안전을 생각하여 방열판은 필요합니다.( iFAiCar제품 구매시 추후 택배로 발송될 예정이라고 합니다.)
세 번째는 USB 커넥터… 그림으로는 Raspberry Pi Zero 2W 가운데에 연결된 케이블로 생각보다 탈착 시에 힘이 세요. 특히 이 부분에 주의해서 탈착하는 것이 중요합니다. 그렇지 않으면 힘에 따라서는 PCB의 납땜이 망가져 버립니다.
네 번째는 가장 중요한 사항인데… USB 커넥터와 파워 커넥터의 모양이 같아서 위치를 바꿔서 체결하는 경우가 많습니다. 이 경우, USB 기능이 손상될 가능성이 있습니다. 같은 기능인데 말이 됩니까?라고 질문하실 것 같은데… Raspberry PiSNS에서 카메라 문제 외에도 가장 많이 발생하는 문제점 중 하나로 USB 기능 훼손 문제가 있습니다. 아직 정확한 원인이 밝혀진 것은 없습니다. SMD 저항이 파손되어 발생하는 문제라든가… 아무튼 여러 가지 얘기가 있는데 아직 확인된 사항은 없습니다

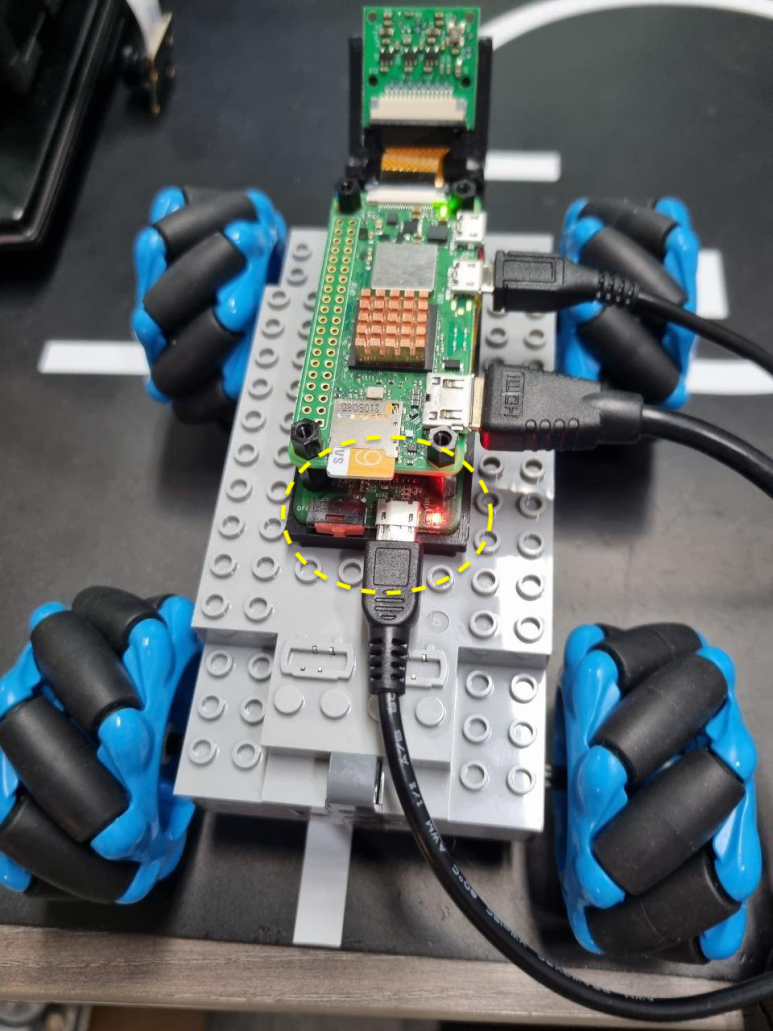

다섯째, Raspberry Pi Zero 2 W 구동 UPS 전원을 충전하기 위해서는 반드시 충전보드의 microUSB 커넥터에 접속하여 스위치를 ON(오른쪽)시켜야 합니다. 개발 중에는 주로 이 방식으로 충전하면서 개발을 해야 실제 구동시에 케이블을 분리하고 단독으로 구동할 수 있습니다.또한 레고카의 옆구리 부분에 또 하나의 microUSB 커넥터가 있으며, 레고카 내부에 충전 배터리가 내장되어 있습니다. 이것도 개발하는 틈틈이 레고카의 배터리를 충전해 둘 필요가 있습니다.
6번째로 Raspberry Pi Zer o 2W에 연결된 카메라의 성능에 대해서 Python 언어로 개발해 본 결과, 640 x 240(또는 480)화면을 캡처했을 때, 초당 프레임율(FPS)은 생각보다 매우 높습니다. Python에서 Open CV로 영상을 분석할 때, 초당 프레임율(FPS)은 생각보다 매우 높습니다. Python에서 Open CV로 만족하는 것 입니다.

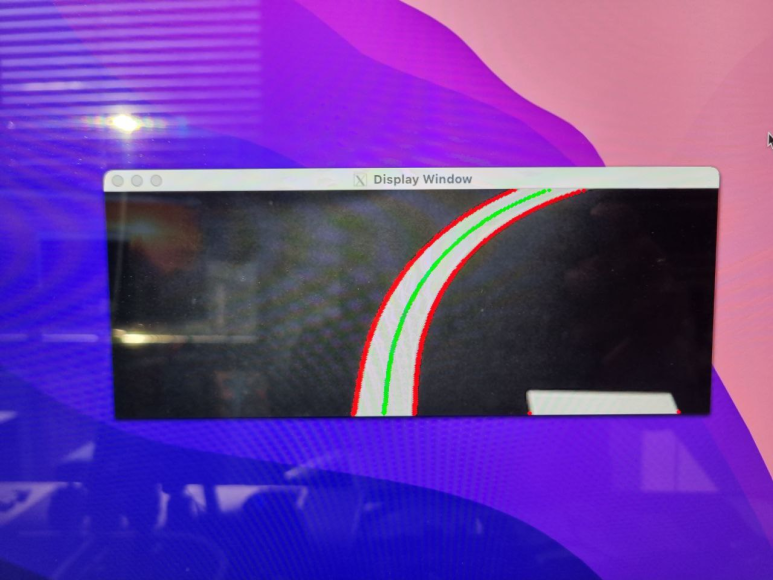

아래 사진은 제 맥에서 sshremote에 연결하여 바로 위 사진의 카메라 라인 트랙 화면을 분석하여 X-Window 화면으로 표시해 본 결과입니다. 이 화면은 remote로 출력한 것이기 때문에 조금 느리지만 화면을 캡처하기 위해서 표시한 것입니다.
